CBN（立方碳化硼）的基本性質(zhì)

人氣：289發(fā)表時間：2017-11-28【大中小】

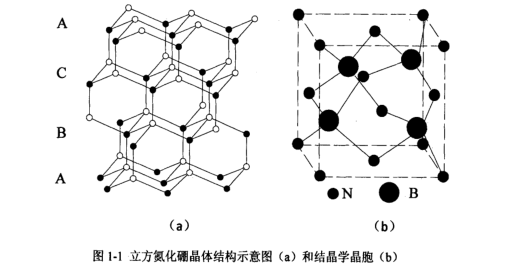

立方氮化硼是以六方氮化rdll](hBN)為原料合成而得，在高壓高溫條件下采用堿金屬、堿土金屬或它們的氮化物作觸媒，轉變?yōu)轭惤饎偸牧⒎骄w結構，整個過程類似石墨合成金剛石，CBN具有類似金剛石的晶體結構，如圖1．1所示：

立方氮化硼是閃鋅礦結構，屬于立方晶系，沿C軸方向，它的原子層按ACBACB?方式排列，如圖1．1(a)所示。在立方氮化硼中，由一套B原子面心立方結構和一套N原予面心立方結構沿體對角線錯開1／4的距離構成(如圖1．1(b)所示)：氮和硼原子都形成sp3雜化軌道，氮原子雜化后，其中一個sp3雜化軌道的電子是成對電子，硼原子雜化后，有一個“軌道”上無電子，稱空位；氮的成對電子進入硼的空位，形成了由氮原子單方貢獻一對電子的N_B配位鍵。

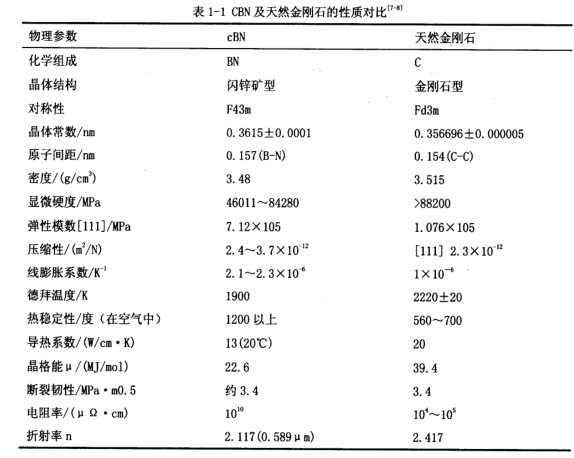

CBN與金剛石在性能上有很多相似之處(見表1一1)，與金剛石相比，CBN的硬度和導熱系數(shù)較低，一方面是因為B-N之間的結合具有離子性(約22％)；另一方面是由于該離子熱激發(fā)時產(chǎn)生稍微大的晶格自由度，提高了CBN向六方氮化硼逆轉變所需的溫度，使CBN顯示出比金剛石高的耐熱性和大的沖擊熱阻。

立方氮化硼的硬度和熱導率僅次于金剛石，與金剛石相比，CBN主要具有兩方面的優(yōu)點：一是CBN具有良好的熱穩(wěn)定性；二是與金剛石相比CBN對鐵族元素具有化學惰性。

由于立方氮化硼具有類金剛石的立方晶體結構，而且立方氮化硼的熱穩(wěn)定性好。因為CBN表面不是B原子就是N原子，為B原子時，B的三個價電子同內(nèi)部的三個N原子成鍵；為N原子時，N的三個未成對電子同內(nèi)部三個B原子成鍵，其余的兩個價電子是配對的孤電子對，一般不與外來原子成鍵。

CBN對鐵族元素的沒有化學親和性，1100℃以下不與過渡金屬發(fā)生化學反應，(而金剛石在溫度達到700℃時開始溶解于鐵而不宜加工鋼鐵材料)，因而在：jH-r鐵質(zhì)材料時不會出現(xiàn)像金剛石工具由于化學親和性而導致的粘屑現(xiàn)象。但在1 100。C左右時CBN能與鋁金屬發(fā)生親和反應，在1300℃左右能與含Al的Fe、Ni合金發(fā)生親和反應。

CBN由于其與鐵族金屬沒有化學親和性，具有良好的熱穩(wěn)定性，因此可以實現(xiàn)較高的耐磨性能和極小的加工摩擦系數(shù)，使得在加工淬硬合金鋼、高強韌性鋼材、高速工具鋼、耐熱不銹鋼、和高溫合金、鈦合金等高硬、高強、高韌性合金材料時，CBN成為首選的最佳磨料CBN磨具對于黑色金屬，特別是高硬度、高韌性、低熱傳導率的材料磨削性能良好，其金屬磨除率可達金剛石的10倍，使得硬而韌的難磨材料加工問題得到了解決，這也是CBN的快速展應用的關鍵因素。

上一篇：CBN砂輪常識下一篇：金剛石注意事項

產(chǎn)品展示
