傳統凸輪軸磨削技術和CBN砂輪磨削技術比較

人氣：127發表時間：2017-11-15【大中小】

1、傳統的凸輪軸磨削技術：
主要采用剛玉砂輪、靠模仿形的磨削工藝。使用的機床都是中低速磨床，修整工具以單點金剛石筆居多。這種方法存在的主要問題有：
（1）凸輪軸輪廓精度低。采用靠模樣板磨削，凸輪軸輪廓形狀誤差最小只能控制在± 0.03 mm 范圍內。而實際上現在凸輪軸輪廓形狀誤差一般的要求是升程量不足 0.6 mm 時在± 0.02mm 以下，升程量大于 0.6 mm 時在± 0.04 mm 以下，甚至更嚴格。這意味著靠模無法加工出高精度的凸輪軸輪廓。
（2）凸輪軸表面易產生燒傷、裂紋等缺陷，很難提高生產效率。由于凸輪軸磨削余量大且材料較難進行加工，普通磨料砂輪的性能很難適應凸輪軸所期望的加工性能，磨削質量和生產效率兩者往往不能兼顧。如所有的傳統磨削加工一樣，在磨削加工過程中，容易產生燒傷裂紋等機械缺陷。以某廠實際生產加工的 K14B 凸輪軸軸為例，其加工要求是由毛坯狀態凸輪軸長徑44.6 mm 經過粗磨、第二粗磨、精磨、微磨共 4 步，一次性磨至41.534 mm，加工余量 3.1 mm。按傳統的加工工藝，其磨削加工時，僅此一項次品率達 0.8 %。

（3）表面粗糙度低。凸輪軸軸表面粗糙度要求凸輪軸部位一般在 Rz 3.2 以下，軸頸部在 Ra 0.8 以下，普通磨削很難滿足。
（4）綜合經濟效益不高。普通磨料砂輪的耐用度和使用壽命低，需頻繁修整或更換，使修整工具損耗加快，輔助時間和勞動強度增加，既影響了生產效率，又加大了生產成本。另外砂輪用量大，其質量波動也影響了磨削工藝的穩定性，又因大量磨削殘物的產生，增加了磨削液的過濾清理量，對環境造成一定的污染。
2、CBN砂輪磨削技術：

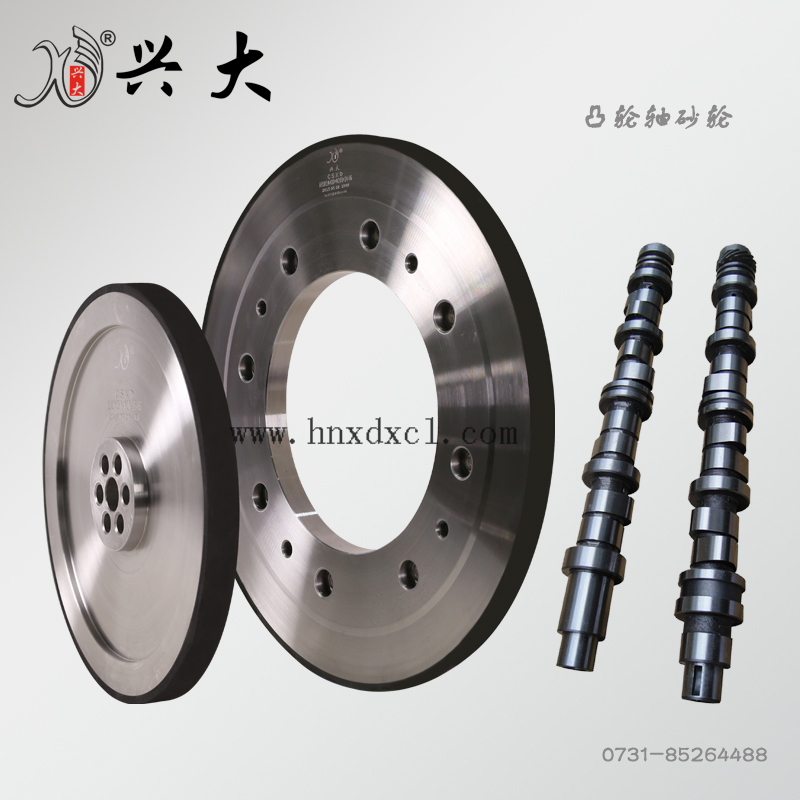

使傳統凸輪軸軸磨削過程中的難題迎刃而解。現在專用 CBN 數控 CNC 凸輪軸軸磨床已被開發使用，高性能 CBN 砂輪也得到了廣泛的應用，興大CBN 砂輪使用速度高（80～160 m/s），加工效率高（工件由毛坯粗磨、半精磨、精磨、微磨一次完成，效率是普通砂輪的 2～3 倍），采用專用磨削液和滾輪修整技術，磨削精度高，適用壽命長，從而提高了凸輪軸軸的加工質量和加工效率。
